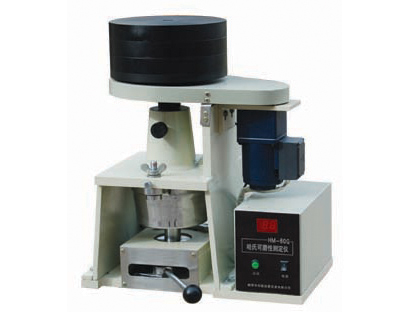

HM—60G型 哈氏可磨性指数测定仪
煤的哈氏可磨性指数测定仪,是专供测定烟煤和无烟煤可磨性的一种仪器。测定结果用哈氏可磨性指数表示,指数越大,表明越容易磨碎。该仪器的测定结果能够正确地反映煤磨碎的难易程度,为磨煤机的设计和运行提供依据。
本仪器结构紧凑,使用方便,普遍用于煤炭、电力、冶金、化工等行业。
工作原理与结构特征:
哈氏可磨性指数测定仪的工作原理,是根据磨碎定律(即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比),把制好的一定粒度范围的煤样放在哈氏仪里磨碎,然后筛分、称重、对照、校准图表,查出可磨性指数。
哈氏仪的结构主要由上碗机构、蜗轮箱、传动齿轮、研磨环和研磨碗料钵、电机以及智能转数控制器组成。
电机和蜗轮箱安装在电机座上,固定在机座的右侧,主轴装在机体的中央,其上部装有大齿轮,配重块和用于传感转数的磁钢,下部连接有研磨盘,其总负荷力284±2N,钢制的研磨料钵内有水平轨道(弧形槽)。在轨道内有八个直径为25.4毫米的钢球,电动机驱动蜗轮箱和齿轮的传动,以20转/分的转速带动主轴运转,并驱动研磨环和八个钢球进行工作。
上碗机构置于机体和研磨料钵的底部,由桥形底座、螺旋凸盘、托碗芯轴、手柄等机件组成。当扳动手柄时,带动螺旋凸盘回转,从而形成芯轴的垂直升降运动,所以完成上碗操作。
电气控制系统由智能转数控制器、磁性传感器组成。启动时按下启动按钮,仪器开始运转,记数装置开始记录转数,液晶屏能显示工作转数,并可以在主轴旋转60转后自动停机,若主机发生故障时可以直接按下停止按钮,进行急停,再次启动转数可以累加。
技术参数:
机械上碗,微电脑计数。
限额转数:60±1/4r/min,转速:20±1r/min。
负荷力:284±2N。
重量:90㎏
电机功率:90W,电源电压:380V。
外形尺寸(mm):360x420x490
